密集架传动机构要求有哪些

发布日期: 2020.06.24

密集架传动机构要求有哪些

密集架的传动机构有轴承、精密链轮、链条、传动管、承载轮轴、方向盘、驱动底盘

1、轴承:204#平面轴承,精度≥P6级( E)。

2、精密链轮:45#

3、链条:型号为428H#(具体参数为Φ8.5,节距 12.7)或同等及以上档次。

4、传动管:要求为≥Φ26mm×壁厚2.5mm的优质钢管。

5、承载轮轴:为确保此批密集书架的整体质量及传动机构能够平稳运行,要求采用45#号实芯圆钢,经车床精加工后镀锌制作,根据承载轮轴与传动管、轴承、滚轮的连接部位、功能以及承重的不同加工出不同直径的部位:Φ 19.5mm(±0.2mm )×长40mm(± 0.2mm)的部位与传动管连接;Φ20mm(±0.2mm )×长 25mm (±0.2mm)的部位与轴承连接;Φ22mm (± 0.2mm)×长77mm(± 0.2mm )的部位与滚轮连接;未加工的部分是Φ 25mm(±0.2mm)×长 13mm(± 0.2mm),起到限制滚轮脱轴、脱轨、承重的作用。

6、配备多功能双幅圆形方向盘:将原设计安装于每列主侧板上的锁止、制动装置与方向盘传动功能合三为一,使方向盘具有锁止、制动及驱动三大功能,双幅结构要求易于操作。

7、六驱底盘:整个底盘传动机构采用双向六根链条驱动,传动时以大齿24齿为主齿,6 14齿和6 18 齿为副齿,传动平稳,噪声小。

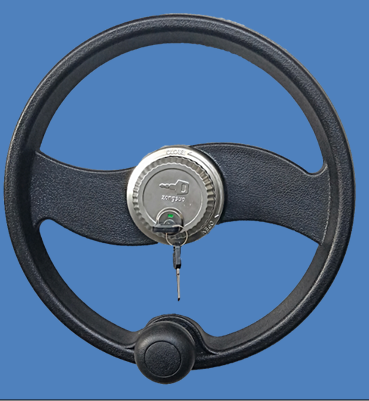

多功能双幅圆形方向盘

多功能双幅圆形方向盘示意图

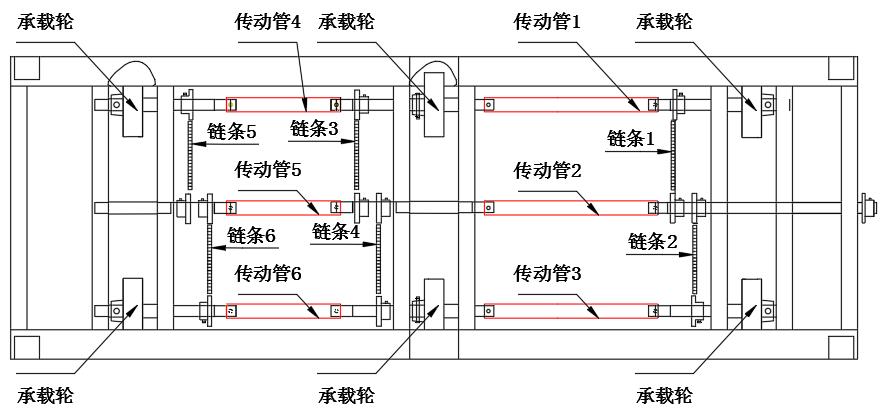

六驱底盘示意图

六驱底盘示意图
