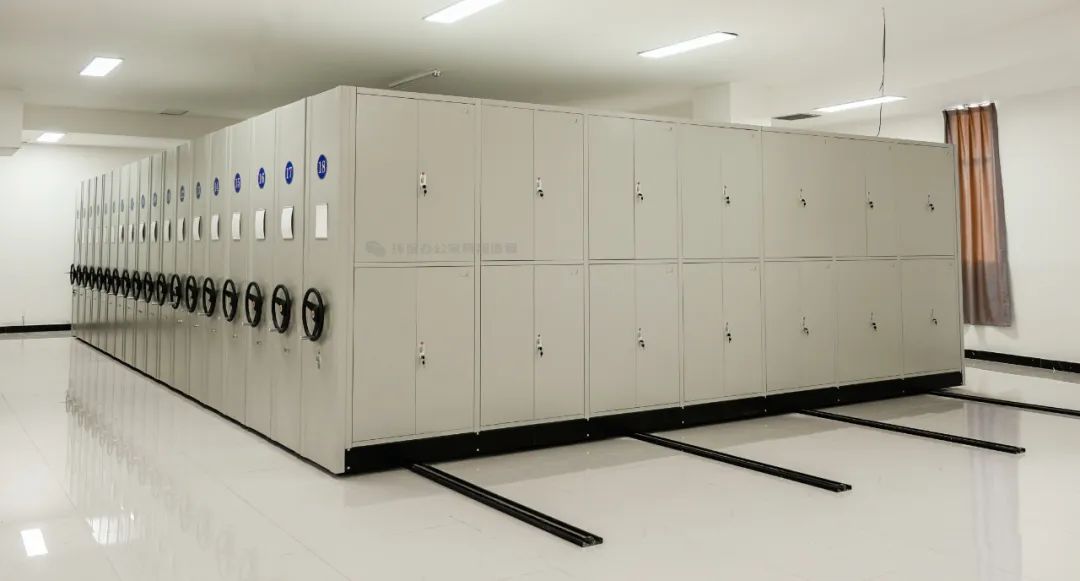

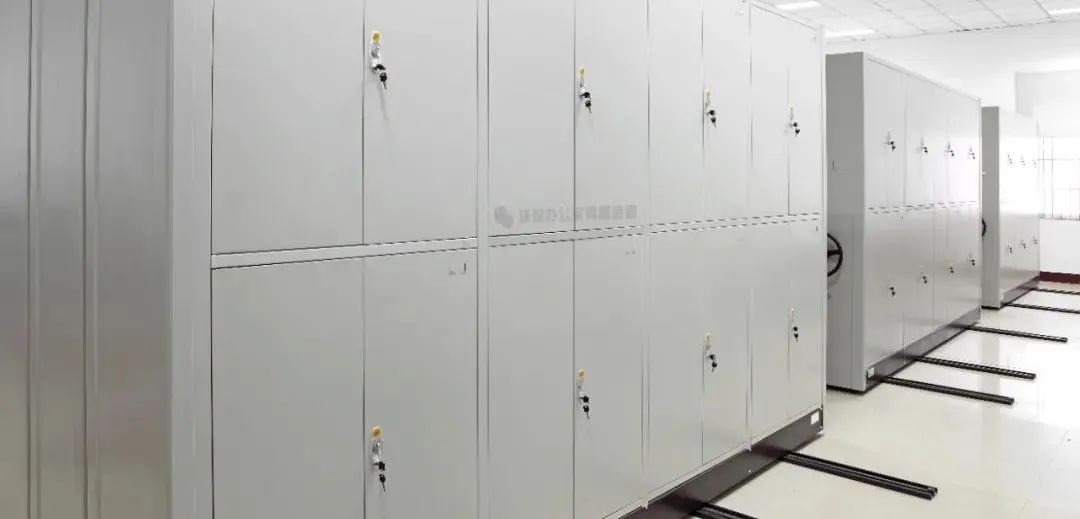

导轨型·密集架

是指在地面上铺设轨道，架体再通过地面轨道进行导向移动和开合的一种密集架，控制方式分：机械手动式和智能电动式。

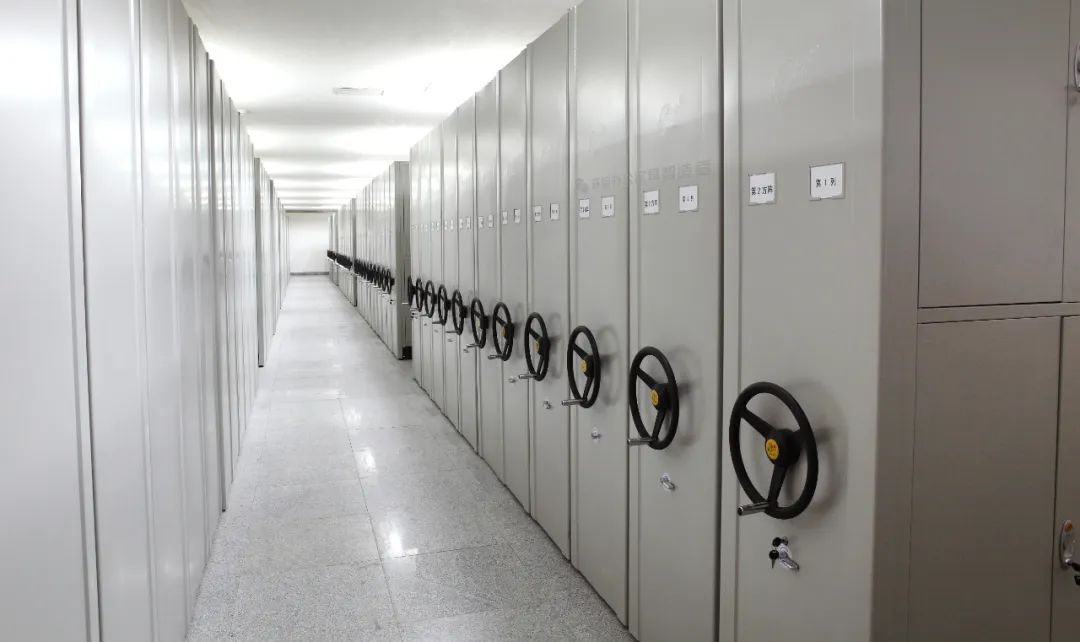

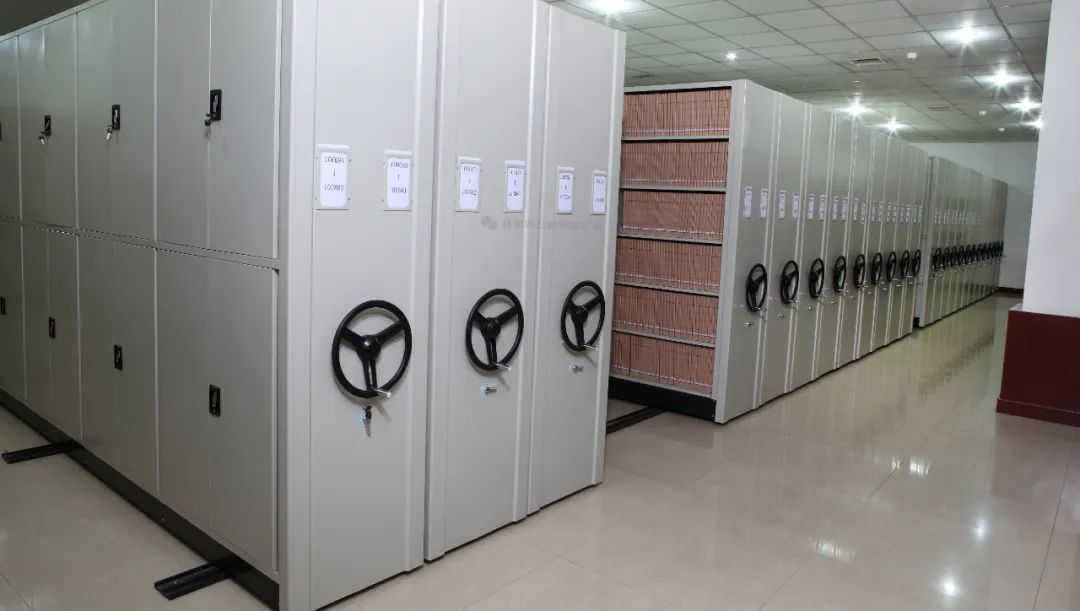

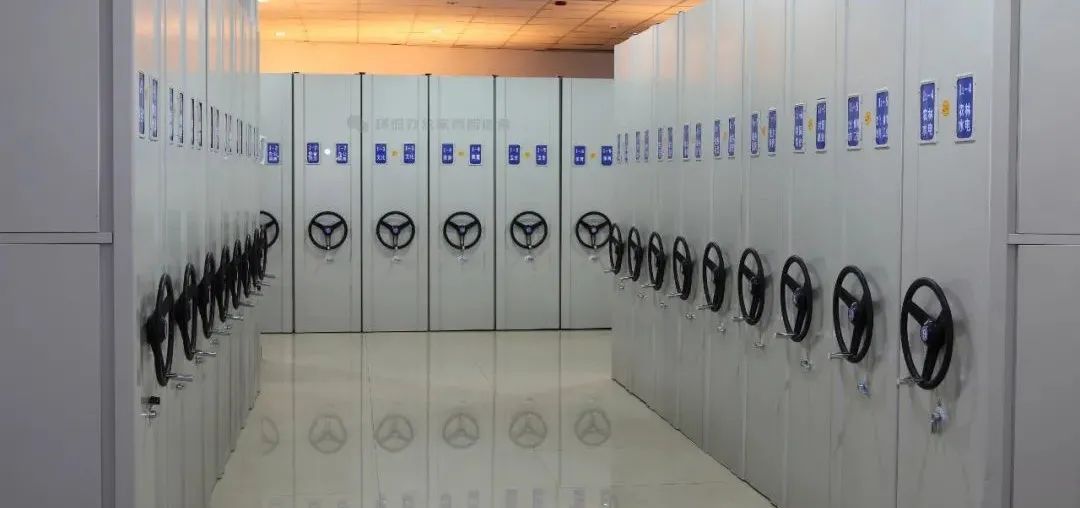

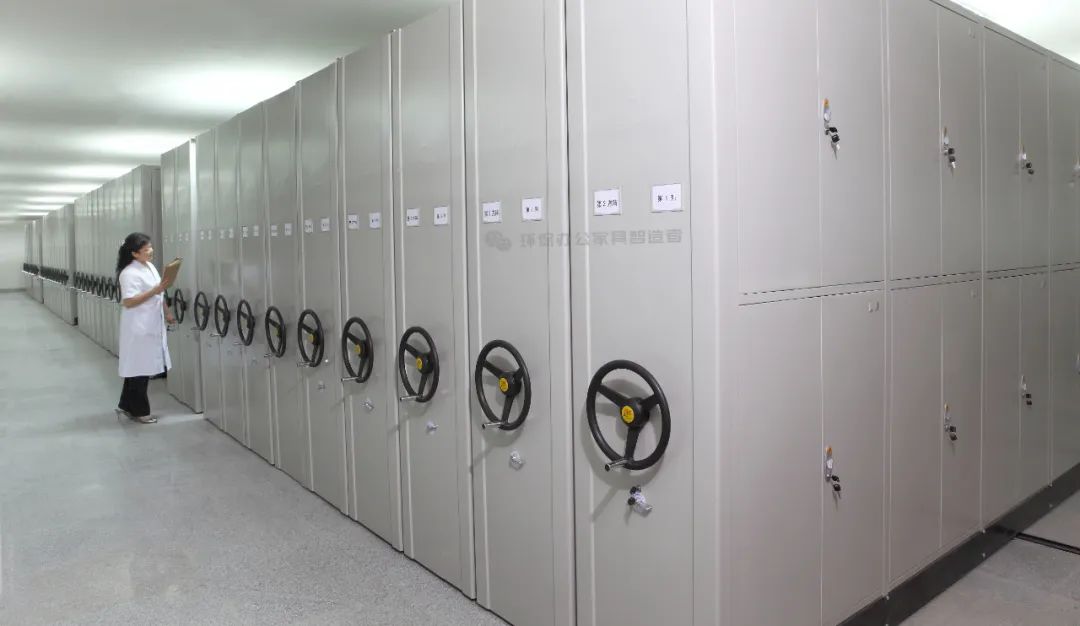

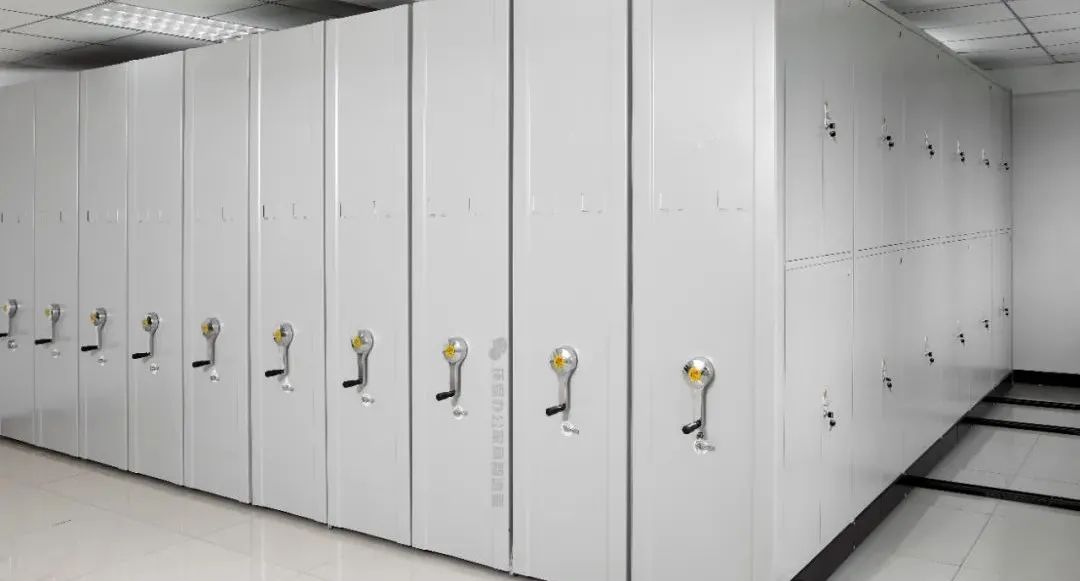

机械手动式密集架

通过转动手柄使密集架进行移动开合是密集架最经典的、应用范围最广泛的一种，也是众型号密集架延伸发展的基础，比如底图型密集架、保密式密集架等。

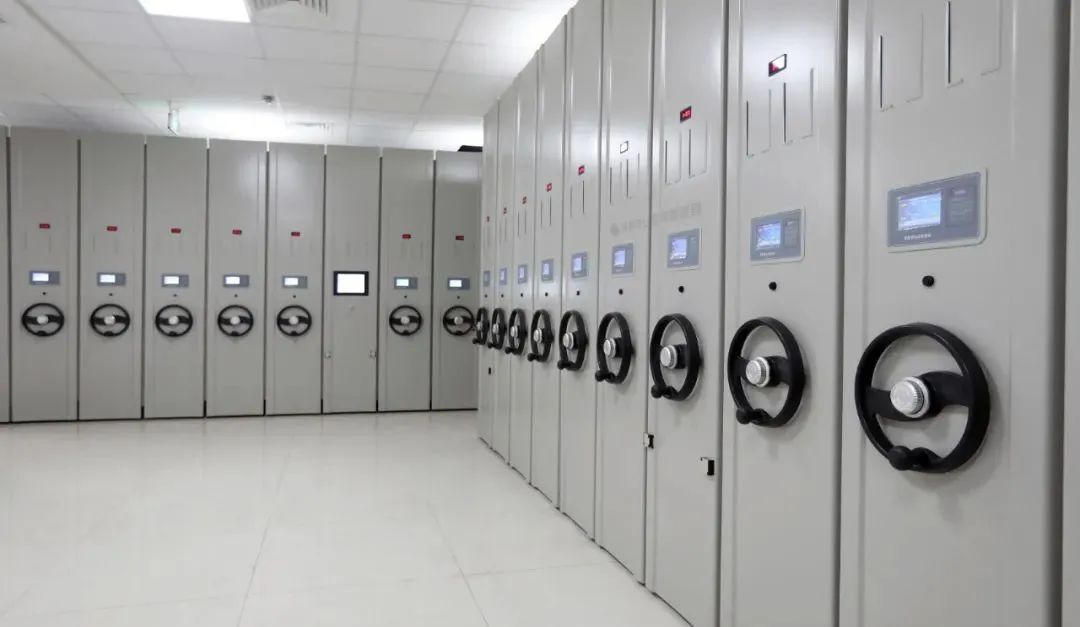

智能电动式密集架

集手动、电动、电脑控制功能于一体。智能化的管理系统，成为档案管理人员的效能好帮手。

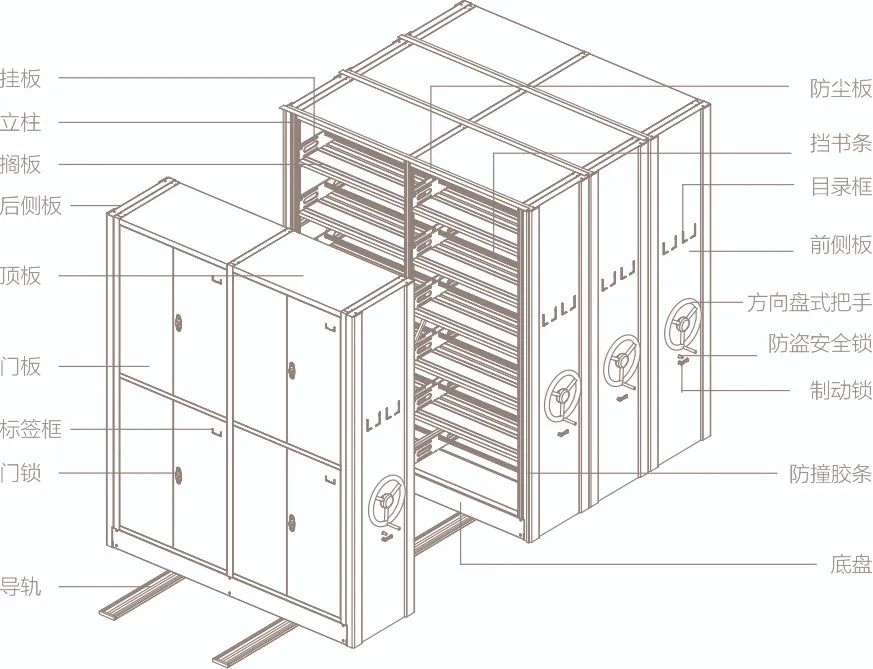

结构立体图

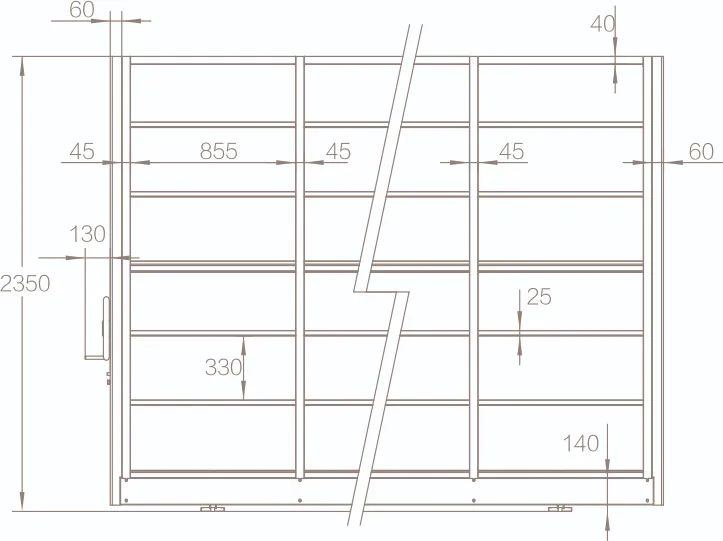

结构侧面图

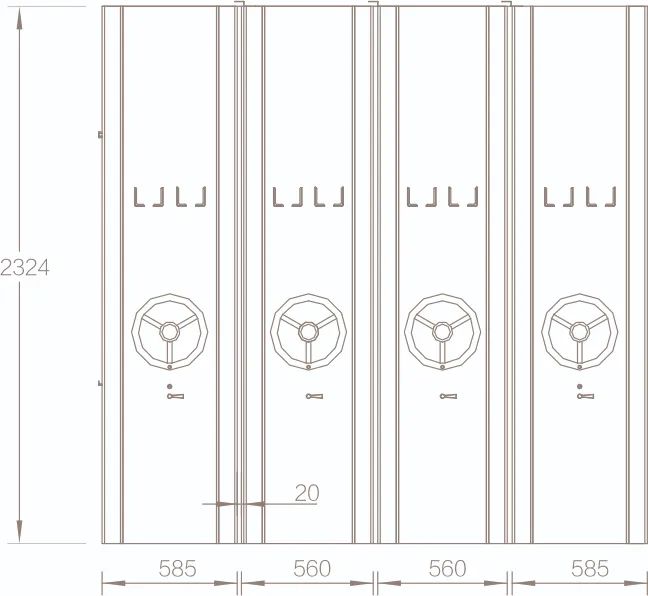

结构正面图

一、「密集架规格尺寸］

尺寸：高2350*宽900*深560mm

层数：6层

订制尺寸：高≤2750mm    宽：700-1240mm

深：400-1000mm    层数：5-14层

二、「密集架技术参数」

类别：手摇轮盘齿轮驱动模式

材料：Spcc优质钢板

常规规格：900*2350*560/585

表面涂装：阿克苏·诺贝尔静电热熔环保塑粉

搁板尺寸：W852*D270/250*H25mm

搁板数量：单面活动=6张双面活动=12张

每层净空：330mm

搁板承重：40kg/张

地轨数量：节1-3:条2pcs；节4-5: 条 3pcs

节6-7:条4pcs;节8-9:条 5pcs

通道尺寸：800-1000mm

地轨：采用20*20冷拉45#方钢

轨道轮：生铁铸造，防锈处理

标准版钢板厚度（裸板/mm）

立柱：1.1；搁板：0.9；挂板：0.9 ；侧板： 0.7；

底盘：2.5；门板：0.7；顶板：0.7

加强版钢板厚度（裸板/mm）

立柱：1.4；搁板：1.1；挂板：1.1 ；侧板： 0.9；

底盘：2.8；门板：0.9；顶板：0.9

三、「密集架安装布局」

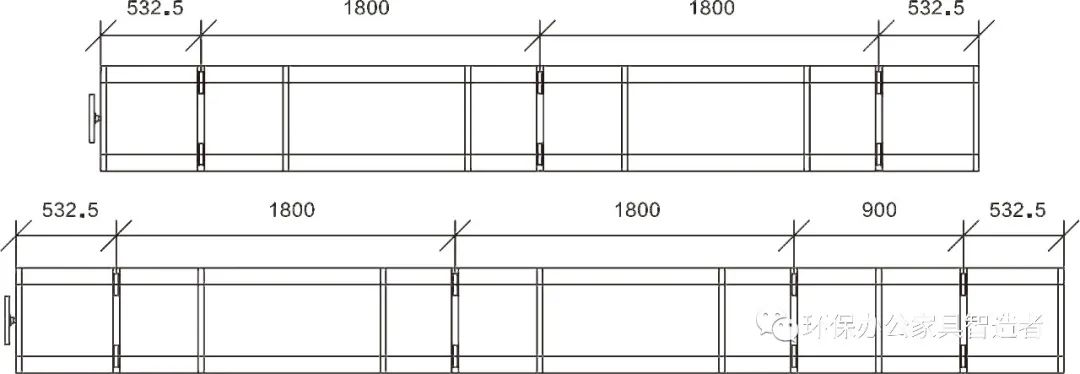

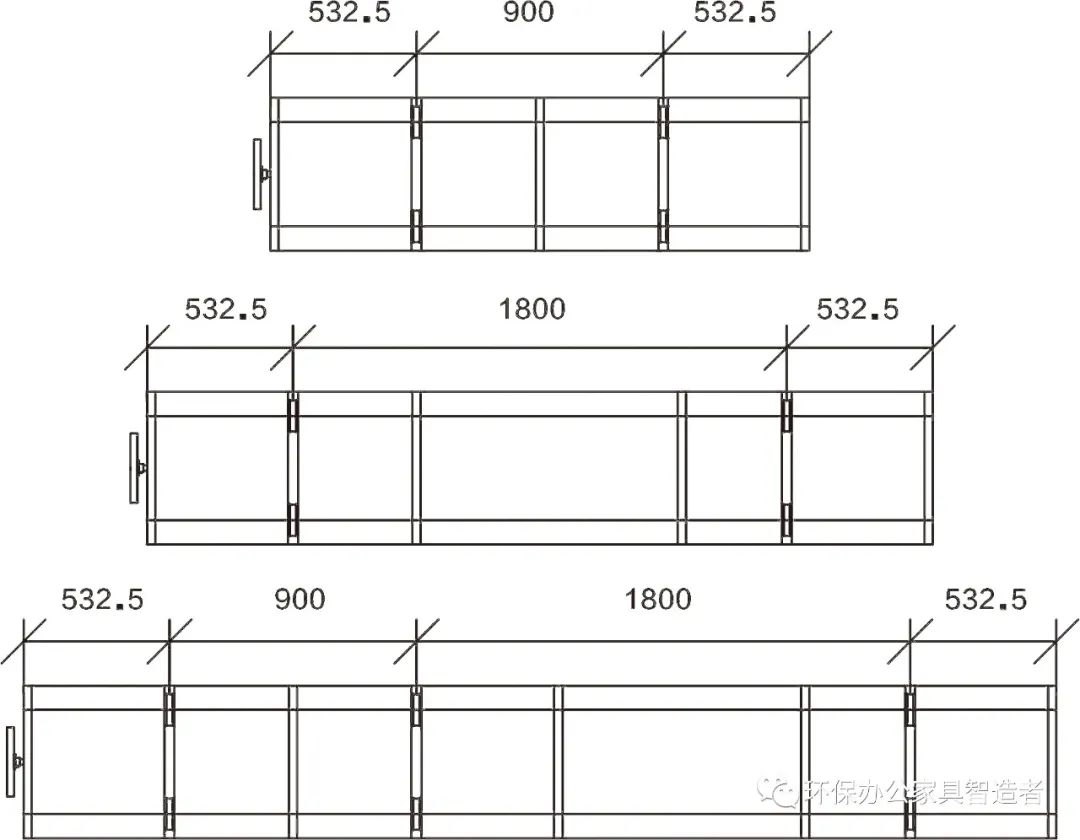

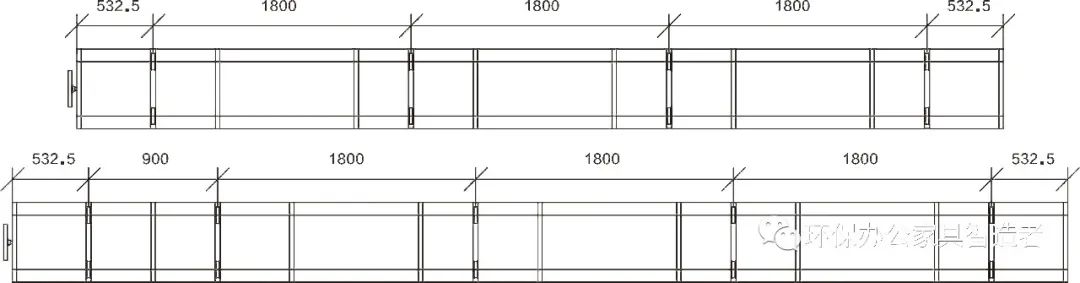

密集架列数与地轨分布图

2节、3节、4节

5节、6节

7节、8节

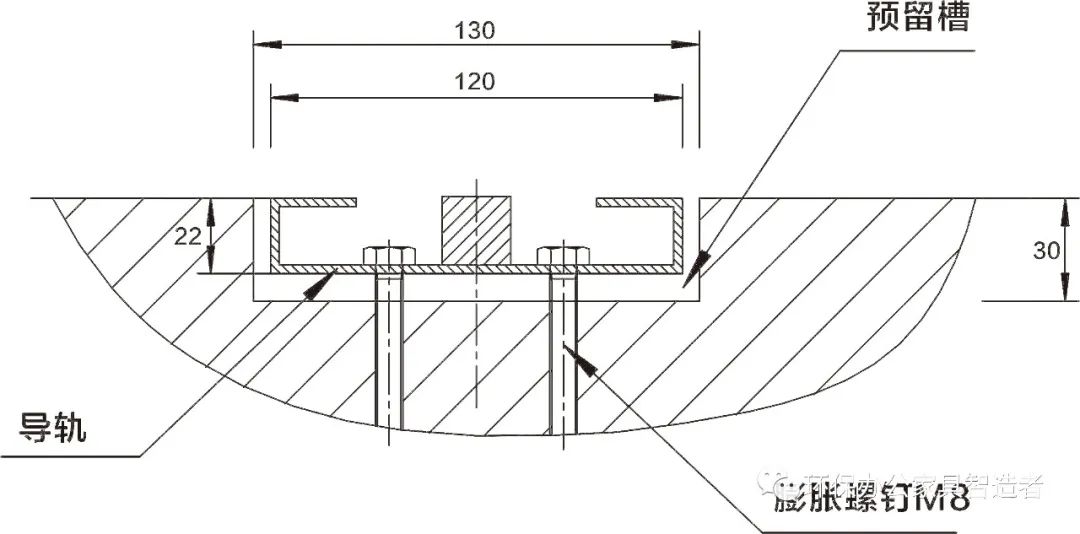

密集架导轨预埋安装图

「底图型·密集架」

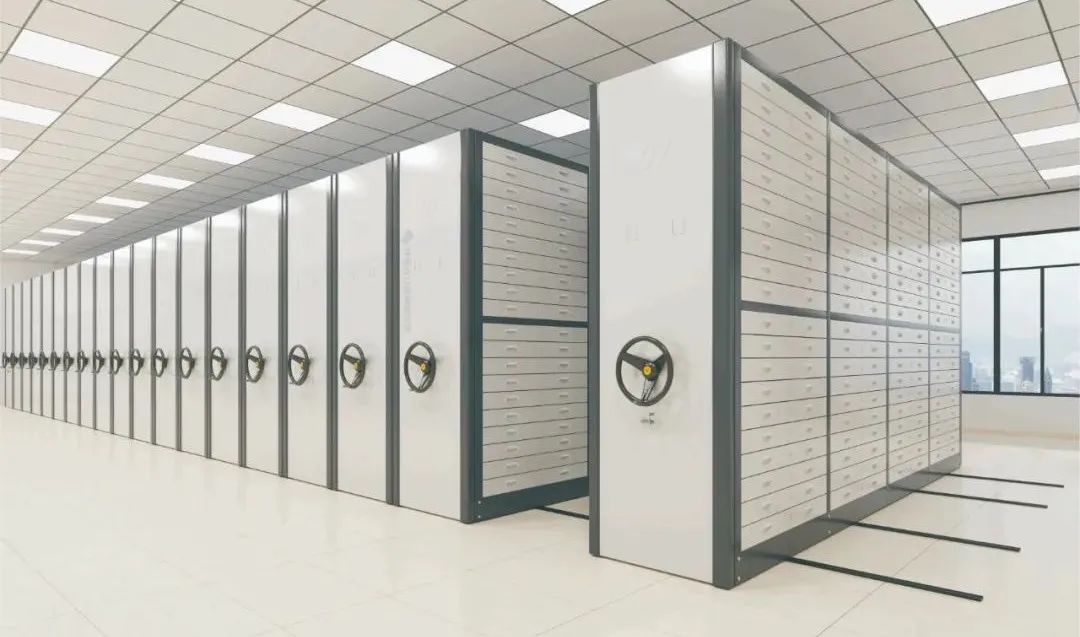

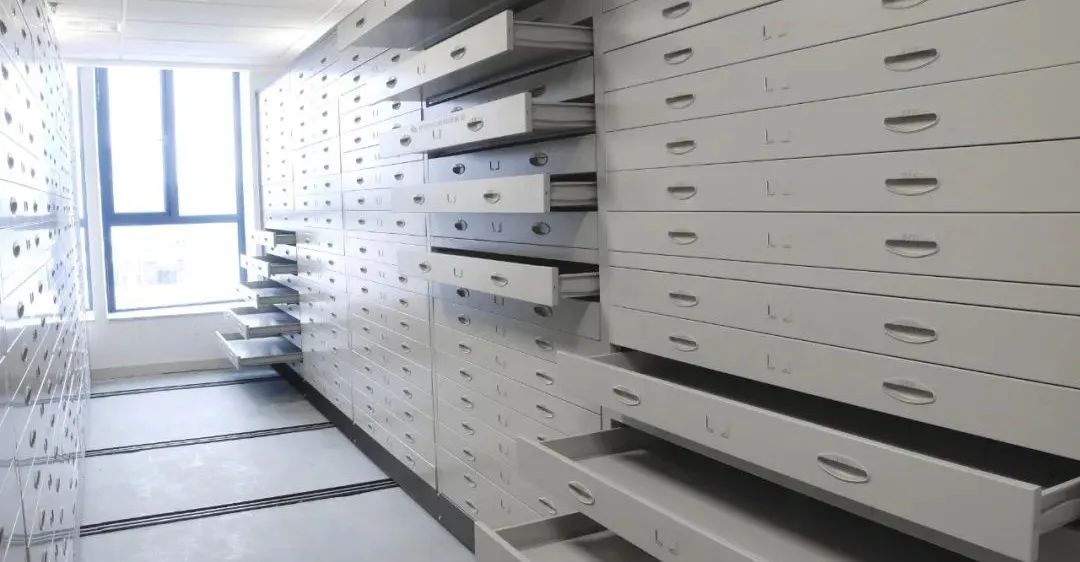

底图型密集架

是对中国市场需求而特制延伸

的图纸资料存储密集架

根据图纸资料的规格分为“0号”和“1号 ”

广泛应用于设计院或研究机构等

企事业单位

型号：0号

2300*1330*990mm；抽数：20抽

型号：1号

2300*1000*750mm；抽数：20抽
